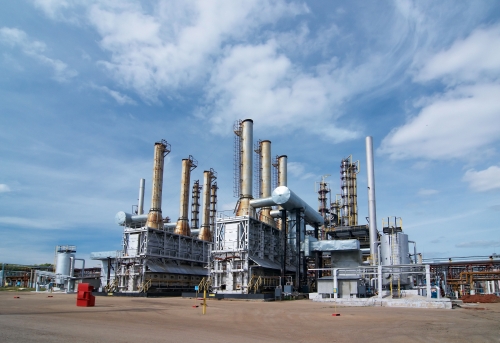

Трубчатые нагревательные печи

Описание

Трубчатая печь является аппаратом, предназначенным для передачи нагреваемому продукту тепла, выделяющегося при сжигании топлива, непосредственно в этом же аппарате.

Наша компания предлагает как комплексную поставку и монтаж трубчатых печей, так и отдельное выполнение услуг, включающих в себя: проектирование, изготовление, установку теплоизоляции и обогрева, доставку, поставку технологического оборудования, монтаж.

Проектирование и изготовление трубчатых печей производится в соответствии с действующими нормативными документами. Проектирование осуществляется индивидуально для каждого Заказчика.

Чтобы максимально упростить процедуру приобретения Продукции нашего завода, мы предлагаем Вам отправить Заявку ну электронную почту info@uzmk-vnzm.ru или просто позвонить нам по телефону +7 (347) 216-45-65. Это позволит Вам оперативно получить информацию о стоимости.

Назначение и основные характеристики огневых нагревателей

Трубчатые печи предназначены для высокотемпературного нагрева нефти и нефтепродуктов в технологических процессах нефтеперерабатывающей, нефтехимической и газовой отраслях промышленности.

В зависимости от специфики технологического процесса, физико-химических свойств нагреваемой среды и вида топлива применяют печи различных конструкций и параметров: трубчатые, узкокамерные, секционные с вертикальными трубами, цилиндрические, многокамерные.

Конструктивно трубчатые печи состоят из камеры радиации, камеры конвекции, продуктового змеевика, газосборника, дымовой трубы или газохода. Трубчатые печи снабжены горелками. Для обслуживания трубчатых печей предусматриваются лестницы и площадки, стремянки, выхлопные окна, гляделки, двери, штуцера КИП.

Для футеровки внутренней поверхности печи применяются легковесные бетоны и волокнистые муллитокремнеземистые материалы.

Для повышения КПД печей предусматривается изготовление печей с оребрёнными трубами в конвективной части печи, а так же оборудование печей системой утилизации тепла.

Конструкция двухкамерной печи с наклонным сводом

1 — металлический каркас; 2 — огнеупорная футеровка; 3 — форсуночная амбразура (форкамера); 4 — предфорсуночный тамбур; 5 — гляделка; 6, 9, 17 — соответственно, трубы подового экрана, конвекционной камеры и потолочного экрана; 7 — «лежанка» для труб подового экрана; 8 — решетка труб конвекционной камеры; 10, 11, 15 — ретурбендные камеры; 12 — металлическая обшивка стен; 13 — площадка; 14 — кровля; 16 — взрывное окно; 18 — подвески для труб потолочного экрана; 19 — подвески для кирпичных блоков

Она состоит из двух камер радиации (топочных камер) и одной камеры конвекции. В камерах радиации сжигается топливо и в них расположены радиантные трубы в виде экрана. Они поглощает тепло, в основном за счет радиации (85 — 90 %) и только остальное за счет конвекции. В камере конвекции расположены трубы, воспринимающие тепло, в основном за счет конвекции (60 — 70 %), то есть при непосредственном соприкосновении дымовых газов с поверхностью нагрева, и только остальное — за счет излучения топочных газов (20 — 30 %) и излучения от стенок конвекционной камеры (около 10 %).

Трубчатые печи отличаются друг от друга:

  1. формой — ширококамерные, узкокамерные, цилиндрические, кольцевые и др.;
  2. относительным расположением осей факела и труб — параллельное и перпендикулярное;
  3. расположением труб радиации и конвекции — вертикальные, горизонтальные, винтовые и др.;
  4. относительным расположением конвективной камеры к радиантной — верхнее, нижнее, боковое, среднее;
  5. способом сжигания топлива — со свободным или настильным пламенем, беспламенным;
  6. числом секций или камер в зоне радиации;
  7. длиной труб;
  8. видом обмуровки — подвесной кирпич, легковесный кирпич, бетон легковесный блочный, волокнистые и другие материалы.
Классификация трубчатых печей

Все конструкции трубчатых печей нормализованы. В настоящее время выпускают более 70 типоразмеров печей с поверхностью нагрева радианных труб от 15 до 2200 м2, наружным диаметром труб от 60 до 219 мм и длиной одной трубы от 3 до 24 м.
